  • TB型HG5-251-69標機架

  • 點擊:次

  • TB型HG5-251-69標機架


      雙支點機架,不宜于選用無支點、單支點機架時,應選用雙支點機架。但選用的雙支點機架下支點軸承結構采用帶緊定套的錐孔調心滾子軸承便利于安裝維修,且攪拌軸與減速機之間的聯接   選用HL型彈性柱銷聯軸器。

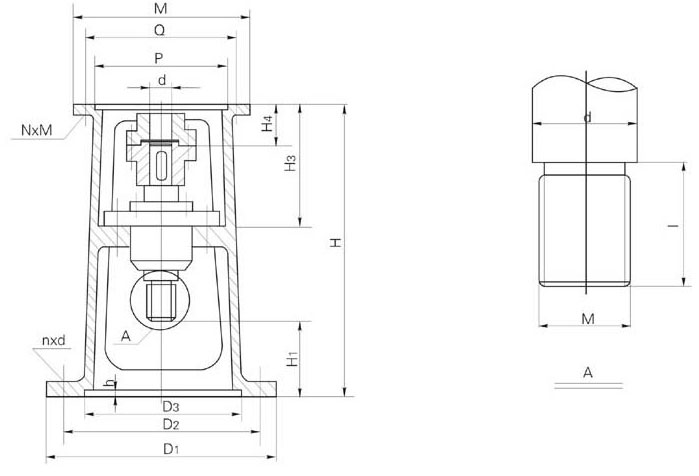

    2、HG65-251-69標單支點機架主要參數及尺寸



    機架
    型號
    反應罐
    (立升)
    減速機
    BLD
    反應罐連接處 H H1 H3 H4 攪拌軸連接處 減速機連接處
    D1 D2 D3 n×d h M I d P N×M D Q M
    TB1 50
    100
    B1 260 220 190 3×14 7 514 110 185 75 33×2 50 40 170 6×10 35 200 230
    TB2 200 B1 305 280 220 3×14 7 514 140 185 80 42×3 60 50 170 6×10 35 200 230
    TB3 300 B2 335 300 250 3×18 7 530 190 210 94 42×3 70 50 200 6×10 45 230 260
    TB3 500 B2 335 300 250 3×18 7 530 190 210 94 48×3 70 60 200 6×10 45 230 260
    TB4 1000 B3 442 400 345 4×26 7 675 200 250 100 60×4 80 70 270 6×12 55 310 340
    TB4 1500 B3 442 400 345 4×26 7 675 200 250 100 65×4 85 76 270 6×12 55 310 340
    TB4 2000 B3 442 400 345 4×26 7 675 200 250 100 78×4 90 89 270 6×12 55 310 340
    TB5 3000 B4 460 400 345 4×26 7 720 200 250 120 78×4 90 89 320 8×14 70 360 400
    TB5 5000 B4 548 500 435 4×30 7 736 200 250 120 78×4 100 95 320 8×14 70 360 400
