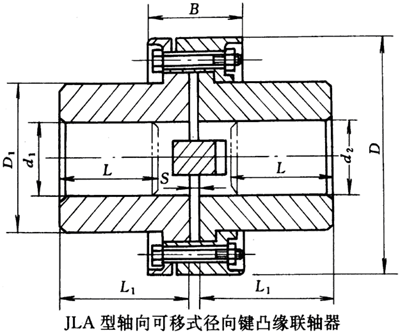

JLA型徑向鍵凸緣聯軸器基本參數和主要尺寸JB/ZQ4377-97
JLA型徑向鍵凸緣聯軸器基本參數和主要尺寸（JB/ZQ4377-97）/mm
|
型號
|
公稱轉矩
Tn/N·m
|
軸孔直徑
d1、d2
|
軸孔長度
|
L1
|
B
|
D
|
D1
|
S
|
質量
m/kg
|
轉動慣量
I/kg·m2
|
|
|
J1型
|
|||||||||||
|
D
|
E
|
L
|
|||||||||
|
JLA1
|
-
|
1000
|
40、42、45、48、50
|
84
|
108
|
87
|
170
|
90
|
10
|
15.5
|
0.182
|
|
JLA2
|
-
|
2500
|
55、56
|
84
|
108
|
100
|
215
|
125
|
12
|
35
|
0.61
|
|
60、63、65、70、71
|
107
|
140
|
|||||||||
|
JLA3
|
-
|
5000
|
75
|
107
|
140
|
123
|
282
|
180
|
15
|
84
|
2.75
|
|
80、85、90、95
|
132
|
170
|
|||||||||
|
100
|
167
|
220
|
|||||||||
|
JLA4
|
12500
|
10000
|
110、120、125
|
167
|
220
|
146
|
330
|
225
|
20
|
150
|
6.517
|
|
JLA5
|
25000
|
20000
|
130、140、150
|
202
|
262
|
174
|
415
|
290
|
20
|
380
|
21.8
|
|
160
|
242
|
308
|
|||||||||
|
JLA6
|
50000
|
40000
|
170、180
|
242
|
308
|
210
|
500
|
360
|
25
|
540
|
57.762
|
|
190、200
|
282
|
356
|
|||||||||
|
JLA7
|
80000
|
63000
|
220
|
282
|
356
|
255
|
610
|
450
|
25
|
992
|
162.05
|
|
240、250
|
330
|
426
|
|||||||||
